伺服压力机液压元件的选择
作者：金拓科技 发布时间：2015/5/2 8:04:18
1.伺服压力机液压泵选择
(1)伺服压力机
液压泵
最高工作压力。
(3)伺服压力机液压泵的规格：查阅有关手册，现选用YB1-10/10限压式变量叶片泵，其基本参数为：排量V=10mL/r，泵的额定压力Pn=6.3MPa，效率T=0.8。
(4)与液压泵匹配的电动机的选定。根据分析，最大功率发生在停止时，如
溢流阀
调定压力为5.5MPa.卸荷阀棚荷压力为0，则所需电机功率为
2.
伺服压力机
液压阀的选择

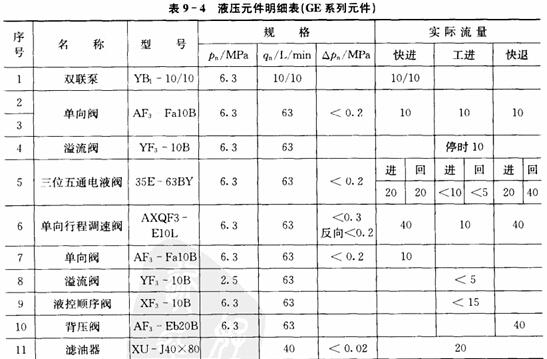

接通过各元件的最大流量选择液压元件的规格，见表9-4。
伺服压力机溢流阀
伺服压力机溢流阀的作用是限制所在油路的液体工作压力。当液体压力超过滋流阀的调定值时，溢流阀阀n会打开，使油液溢回油箱。
结构、工作原理及符号表示A直动式溢流阀
图4-19所示为直动式溢流阀结构与符号。图中P是进油口，0是回油口。这种阀是利用进油口的液压力与弹簧力相平衡来进行臣力控制。当压力油从油口P进入阀体内时，流经阀心中阀的小孔C进入阀心底部，当作用于阀心底部端面的液压力较小时，阀心在弹簧预紧力作用下处于下端位置，油日P和O不通。当油压升高，阀心下端向上的液臣力大子弹簧力时，阀心上升，直到阀口开启，油口P和O相通，油液经油口O溢回油箱，使油口P压力稳定在溢流阀调定值。弹簧预紧力由螺母调定。
