四柱油压机中低压顺序阀

作者:金拓科技    发布时间:2015/4/30 8:25:44


四柱油压机中低压顺序阀
(1)

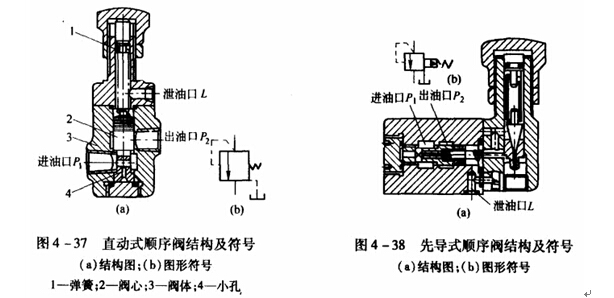

四柱油压机直动式顺序阀。图4-37表示直动式顺序阀结构及符号。工作原理是压力油从进油口P1通过阀心的小孔流入其底部。如液压力大于弹簧预紧力时,阀心上移,进出油口町、P2相通,压力油从出油口P2输出,操纵另一级执行元件的动作,同时弹簧腔内的油液可从泄油口L流入油箱。如进油口町的液压力低于弹簧预紧力时.阀心处于最下瑞,进出油口不通。
(2)先导式顺序阀。图4-38表示先导式顺序阀结构及符号。它的结构与先导式溢流阀的结构基本相同。但先导式顺序阀来用单独的泄油口L。它的工作原理是当进油油口(团中未标)通入压力油,其液压力超过弹簧力,使进出油口相通,操纵另一级执行元件动作。

四柱油压机减压阀的用途
(1)四柱油压机减压阀是一种可将较高的进口压力(一次压力)降低为所需的出口压力(二次压力)的压力调节阀。根据各种不同的要求,减压阀面1将油路分成不同的减压回路,以得到各种不同的工作压力。
四柱油压机减压阀的开口缝隙随进口压力变化而自行调节,因此能自动保证出口压力基本恒定,可作稳定油路压力之用。
将减压阀与节流阀串联在一起,可使节流阀前后压力差不随负载变化而变化。
管式减压阀有一个进口,两个出口;板式有进出口各一个。减压阀职能符号如图4-35所示。P1为进口'P2
为出口,L为泄油口(L应单独接回油箱)。管式减压阀开「有远程调压管口(以K表示)。
(2)单向减压阀由单向阀和减压阀并联组成,其作用与减压阀相同。液流正向通过时,单向阀关闭,减压阀工作。液流反向时,液流经单向阀通过,减压阀不工作。
