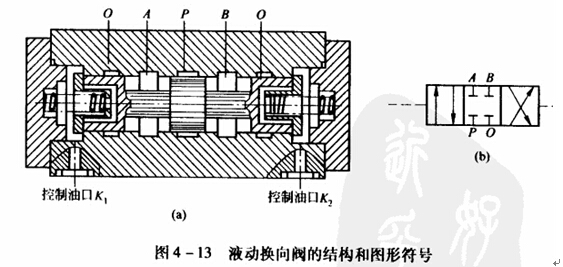

伺服压力机液动换向阀是依靠控制油路的压力油来椎动阀心进行换位的换向阀。液动阀也有二位、三位两种类型。二位液动阀的一侧通压力油，另一侧有弹簧；三位液动阀两侧都可通入压力油，阀心换位。图4-13(8)、(b)是三位四通液动换向阀的结构及图形符号。在两端均没有压力油通入时，阀心在两边弹簧作用下，处于中阀位置。当控制油口K，通人压力油而K2回油时，阀心向有运动，这时油口P与A通，B与0通。当控制油口K2通人压力油而K，回油时，阀心向左运动，这时P与B通，A与0通，实现了油路的换向。

伺服压力机液动换向阀操纵力可以很大、适合控制高压大流量的阀门换向。当对液动阀换向平稳住有较高要求时，可在液动阀两端K，、K2控制油路上加装阻尼调节器(如图4-14所示)。阻尼调节器由一个小型的单向阀和一个节流阀并联组成。$.向阀用来保证滑阀端面进油通畅，而节流阀用于滑阀端面的回油节流，调节节流阀的开度可调整换向速度，以避免换向冲击。此外，液动阀可以在较紧凑的体积中得到较大的液压推动力。所以在大流量油践中均采用液动换向阀。
伺服压力机C电磁换向阀
伺服压力机电磁换向阀是利用电磁铁吸力推动阀心换位的方向阀。它是电气系统与液压系统之阀的信号转换元件，它的电气信号由液压设备的按钮开关、限位开关、行程开关、压力继电器等发出，从而可以便液压系统方便地实现各种操纵及自动顺序动作。图4-11是三位四通电磁换向阀的结构原理固和图形符号。阀的两端各有一个电磁铁和一个对中弹簧，阀心在
常态时处于中位。当右端电磁铁通电吸合时，衔铁通过推杆将阀心推至左端，换向阀就在右位工作；反之，左端电磁铁通电吸合时，换向阀就在左位工作。
电磁阀上采用的电磁铁有交流和直流两种基本类型。交流电磁铁反应速度快、启动力大，但换向时阀短(0.01-0.07s)、换向冲击大、噪声大、换向频率低(约30次1m1n)，而且当阀心被卡住或由于电压低等原因吸合不上时，线圈易烧坏。直流电磁铁需直流电源或整流装置，但换向时阀长(0.1-0.5叶，换向频率允许较高(最高可达240次1m1n)，而且有恒咆流特性，当电磁铁吸合不上时，线翩不会烧坏，故工作可靠性高。还有一种本机整流型电磁铁.其上附有二极管'甚流线路和冲击电压吸收装置，能把接入的交流电整流后自用，因而兼备了前述两者的优点。
在中低压电钱换向阀的理号中，交流电磁铁用字母D表示，而直流电磁铁用E表示。例如，230-258表示流量为25L/m1n的板式二位三通交流电磁换向阀；ME-EB则表示流量为25νm1ll的板式三位四通直流电磁换向阀。
电磁换向阀由电气信号操纵，控制方便，布局灵活，易于实现自动控制。但由于电磁铁吸力有限，动作急促，因此在对于换向时阀要求能调节，或流量大、行程长、移动阀心阻力较大的场合，采用电磁换向阀是不适宜的。
