伺服压力机柱塞与齿轮泵、叶片泵相比压力高，效率高，改变流量容易，广泛用于大功率情况。柱塞泵分轴向柱塞泵和径向柱塞泵。轴向柱塞泵应用被广。
I.输向柱塞泵
(I)工作原理

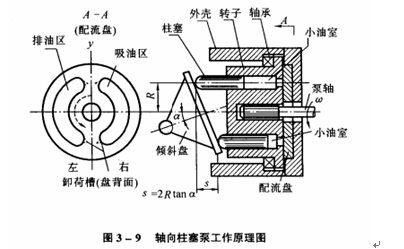

伺服压力机轴向柱塞泵工作原理直日图3-9所示。
斜盘i顶角为α(定量泵a固定，变量泵α可变)，当柱塞随转子旋转时，同时被斜盘推着来回伸缩，检察后的小油3l容积相应变大或变小。柱塞泵到配流兹的吸油区，其后的小油室容积变大而吸油;柱塞转到排油区，小油室容积变小往外排油。在两区交界处.小油室被密闭.有困油现象。为减少困油的危害，配流盘上开有卸荷糟.
如图3-9所示。每个位塞随转子转一圈，吸、排油各一次。柱塞数为(取单数可减少流量脉动)。

(2)排量与流量
①流量由轴入转速n和结构参数确定。实际流量受压力影响。
②改变倾角α，ap改变流量，改变α的方向.流量方向改变，可实现双向变量。
③改变α角变动流量很方便，但控制力较大，一艘用变盘机构来实现。
常用的变量方式有手动变量、液动变量(用液压力推动实现变量)和伺服变量(自伺服阀控制变量机构实现变量可以组成伺服泵一一泵轴出流量随轴入电信号而变)。
根据变量机构的内部调节功能又可分为
(I)恒功率调节变量泵：泵轴出流体功率自动恒定。
(ii)恒压式(压力补偿式)变量泵：泵的出口油压自动限定在设定压力，如恒压式变量叶片泵。
(iii)负载敏感式变量泵：泵的最大轴出流量可随负级需要而自动调节。
(iv)限压式负载敏感泵：兼有限压和负载敏感两种功能。
④此柱量监泵是由转子转动，配流盘和斜盘固定而实现泵的功能。相反，转子固定，配流盘和斜盘同制转动，也可以实现泵的功能，叫转盘式位篡泵。另外，使转子相对于斜盘倾斜α角度的柱塞泵叫倾缸式位塞泵。
在油路图中，变量泵用图3-10所示符号表示。
(3)伺服压力机柱塞泵的优缺点
柱塞泵有以下优点：
①使用压力最高(一徽为16~32MPa.最高达60MPa。②容积效率最高为0.9-0.98，总效率为0.8-0.9.③流量大。
一般自吸能力不强；有的泵稍好。
④径向尺寸不大，转子转动惯量小，加速性能较好。⑤容易实现变量。
⑥在柱塞头部与斜盘问加上滑较实行静压支撑和润滑后，寿命和低迫性能可以提高。柱塞泵的主要缺点是结构复杂，价格较贵，使用维护要求较高。
