伺服压力机液压缸及结构

作者:金拓科技    发布时间:2015/3/23 11:02:21

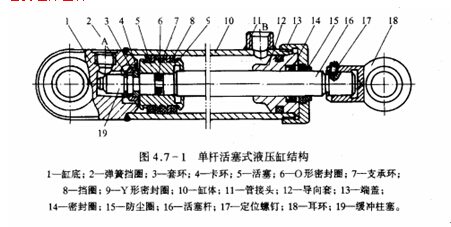

图4.7-1为一种常见的单忏双作用活塞式液压缸。当油体固定时,口A进液,口B回液,返回行程时,迸液腔和回液胶交换。液压缸通常缸体、销量在、缸底、活塞、耳环、导向套及密封组件组成。
伺服压力机缸体、缸底、缸盖和导向套缸体常用材料为35号、45号钢和无缝钢管(居多);单杆活塞式液压缸的缸体和缸底多采用烨接工艺,缸体用35号钢;非焊接时采用45号钢,内孔磨削,我面粗槌度为R.=0..32µm-l.6µm.有防腐蚀要求时,表面镀锚,厚度为J=0.0.3mm-0.0.5mm.研磨抛光。

缸盖多用35号、45号钢或ZG35号、ZG45号铸钢或铸铁;导向套可以是缸盖本身.这时缸盏内孔堆烬策铜、青铜或其他耐磨材料。导向套为单独零件时,采用铸铁、黄铜、青铜或尼龙,导向套内孔表团粗糙度为R.=1.4µm为宜。
缸体与缸益的连接方式(见图4.7-2)有法兰连接、卡环连援、外螺纹连核、内鲸纹连接、拉杆连接及焊接连接。接连接只能用于一端,另一端必须采用其他结构。
伺服压力机活塞组件
当液压缸行程较短、活参与活塞杆直径相差不大时,可将两者做成M体式,常用材料为35号钢和45号钢。在多数情况下,活塞与活塞抨采用装配式活塞与活塞杆分开,用适当结构将两者连续在一起。装配式活塞材料为铸铁、耐磨铸铁或铝合金。实心活塞杆用35号钢或45号钢,空心活塞抨用35号无缝钢管或45号无缝钢管,活塞杆要调质α30.HB-285HB)和洋火(45HRC-55HRC)处理,摩擦密封面要镀错,厚度为/J=0.03mm-0.5mm并抛光。
活M与活塞杆的连接方式有螺纹连接(见图4.7-3(a)、卡环连接(见图4.7-3(b)和销轴连接等形式。活塞杆头部亘接与工作机构相连接,根据负载要求不同,其头部结构形式有单耳环(带衬套、不带衬套)、双耳环、球头、内螺纹和外螺纹等,如图4.7-4所示。
