伺服压力机轴向柱塞式液压马达工作原理

作者:金拓科技    发布时间:2015/3/21 14:36:32


伺服压力机轴向柱塞式液压马达工作原理
伺服压力机由液体压力作用在往复运动的往复上而工作的液压马达称柱塞式液压马达(简称往塞马达)。校复轴线与缸体轴线路有倾斜、缸体轴线与输出轴轴线成一定倾角的马达称斜轴式轴向往,马达2位轴线与缸体轴线平行(也与输出轴轴线平行)往赛马达,称直轴(斜4)式轴向往马达。这是大功率液压传动装置中常用的两种液压马达,其几何排量与相应的液压泵是一兹的。这里仅介绍斜盘式轴向往塞马达。

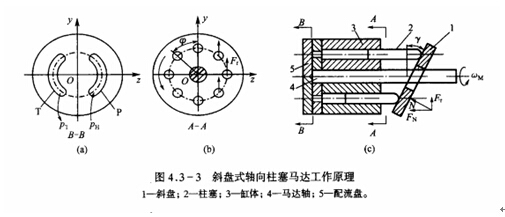

伺服压力机斜盆式轴向往复马达工作原理如图4.3-3所示,往复2与缸体5构成密封容积。当通过配流盘5的腹形齿口P供入高压液PH时,柱塞上作用力使挂毯2压向斜盘I,同时斜盘对位M产生法向反作用力N而作用,N的轴向分量FN与液压力Fp平衡,对缸体轴线产生的力矩L:F山使位塞马达按逆时针方向(从柱塞马达输出轴右端面看)转动。纸面内的位复与缸体间的密封容织变大,高压油液进入,而纸面外的位复与缸体间的密封容积变小,低压液从配流盘T口排出,如此不止,位复马达连续转动。
