四柱油压机方向控制阀

作者：金拓科技发布时间：2013/7/17 11:19:54

四柱油压机方向控制阀的作用是控制压缩空气的流动方向和气流的通断。方向控制阀种类很多，也有与液压方向阀相似的多种分类方法，故不再重复。
1.四柱油压机单向型方向控制阀
四柱油压机单向型方向控制阀的作用是只允许气流向一个方向流动。它包括单向阀、梭阀、双压阀和快速排气阀等。
(1)四柱油压机单向阀

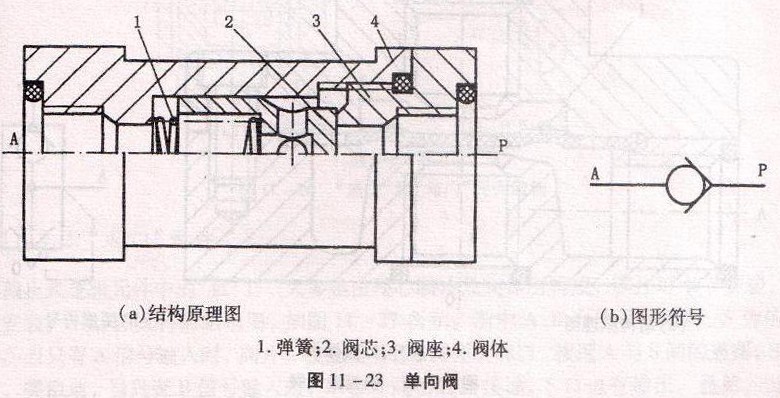

图11 -23为单向阀的结构图及其图形符号。当气流从P口进人时，气压力克服弹簧力和阀芯2与阀体4之间的摩擦力，使阀芯左移，阅口打开，气流正向通过。为保证气流稳定流动，P腔与A腔应保持一定压力差，使阀芯保持开启状态。当气流反向进入A腔时，阀口关闭，气流反向不通。
(2)四柱油压机梭阀(或门)

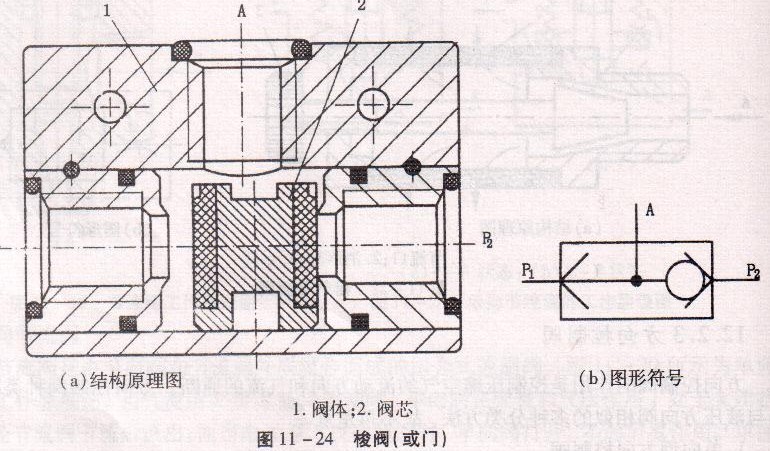

图11 -24为梭阀结构图及其图形符号。当需要两个输人口PI和巴均能与输出口A相通，而又不允许PI和P2相通时，就可以采用梭阀(或门)。当气流由PI进人时，阅芯右移，使PI与A相通，气流由A流出。与此同时，阀芯将P2通路关闭。反之， P2与A相通， PI通路关闭。若P1和P2同时进气，哪端压力高，A就与哪端相通，另一端自动关闭。

(3)四柱油压机快速排气阀

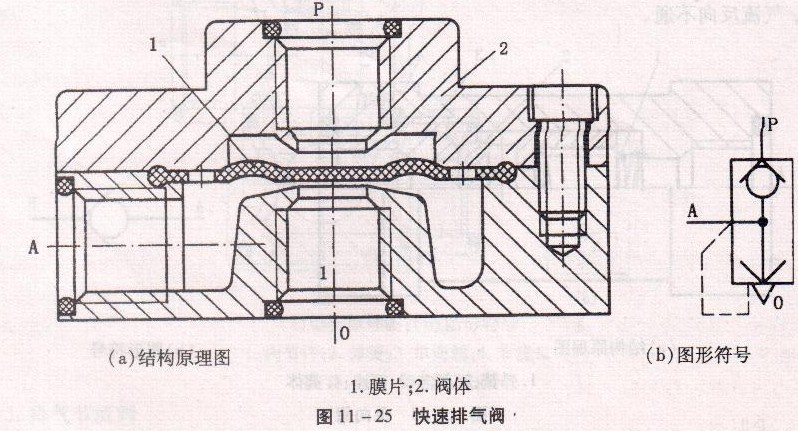

图11 -25所示为快速排气阀的结构原理图及其图形符号。当压缩空气进入进气口P时，使膜片1向下变形，打开P与A的通路，同时关闭排气口0。当进气口P没有压缩空气进入时，在A口与P口压差的作用下，膜片向上复位，关闭P口，使A口通过O口排气。
快速排气阀通常安装在换向阀与气缸之间，使气缸的排气过程不需要通过换向阀就能够快速完成，从而加快了气缸往复运动的速度。

2.换向型方向控制阀
换向型方向控制阀的作用是通过改变气流通路，改变气流方向，以改变执行元件运动方向。按控制方式可分为气压控制、电磁控制、机械控制、手动控制、时间控制阀。其结构和工作原理与液压系统中相对应的方向控制阀基本相似，职能符号也基本相同，故不再重复。
