油压冲床油雾器
作者：金拓科技 发布时间：2013/7/12 12:05:14
油压冲床油雾器
是气压系统中一个特殊的注油装置，其作用是把润滑油雾化后，经压缩空气携带进入系统中需要润滑的部件，以满足润滑的需要。

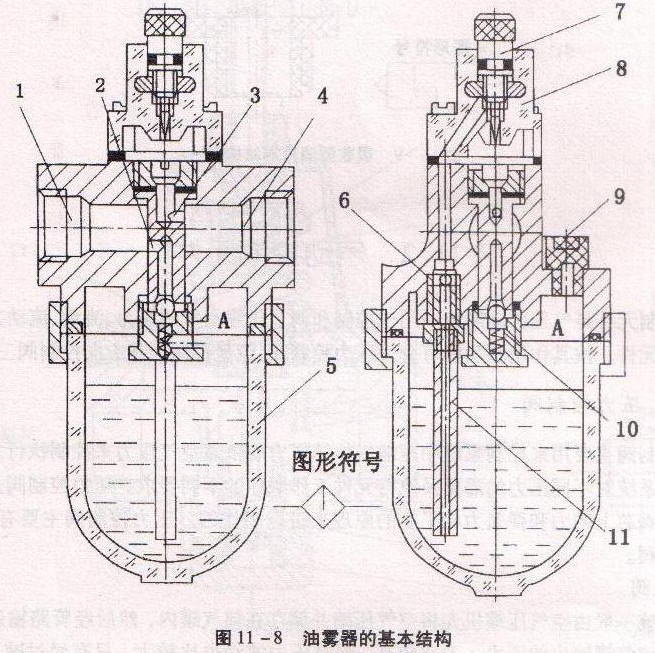

油压冲床油雾器的基本结构如图11 -8所示。压缩空气从输入口1进入油雾器后，绝大部分从气流输出口4流出，只有一小部分压缩空气通过小孔2进入特殊单向阀10的上方，此时特殊单向阀在上方压缩空气的作用下克服弹簧的作用力推开钢球(由于弹簧的刚度较大和储油杯内气压对钢球的作用，钢球悬浮于单向阀中间位置)，特殊单向阀处于打开状态，所以压缩空气进入储油杯5上腔A，使油液受压后经吸油管11、单向阀6和可调节流阀7滴人透明的视油器8内，然后再滴人喷嘴小孔3，被主气道通过的气流从小孔3中引射出来，进入气流中的油滴被高速气流击碎并雾化后随气流由出口4输出。视油器8可以观察滴油量，滴油量可用可调节流阀7调节，使滴油量可在0-200滴/分范围内变化。当需要不停气加油时，打开油塞9，储油杯内的压力降为大气压，压缩空气克服特殊单向阀的弹簧力把钢球压到下限位置，特 殊单向阀处于反向关闭状态，封住了油杯的进气道，同时由于单向阀6的作用，压缩空气也不可能从吸油管倒流油杯，即可保证在不停气的情况下从加油孔加油，而不至于油液因高压气体流人而从加油孔喷出。加油完成，旋紧油塞9后，由于特殊单向阀有少许漏气，油杯A腔的气压逐渐上升，油雾又可重新正常工作。
