四柱油压机并联液压缸的同步回路

作者：金拓科技发布时间：2013/7/5 11:11:02

(1)四柱油压机并联调速阀的同步回路

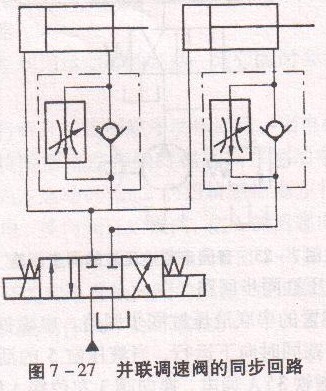

如图7 -27所示，用两个调速阀分别串接在两个液压缸的回油路(进油路)上，再并联起来，用以调节两缸运动速度，即可实现同步。这也是一种常用的比较简单的同步方法，但因为两个调速阀的性能不可能完全一致，同时还受到载荷的变化和世漏的影响，同步精度较低。
(2)四柱油压机电液比例调速阀同步回路

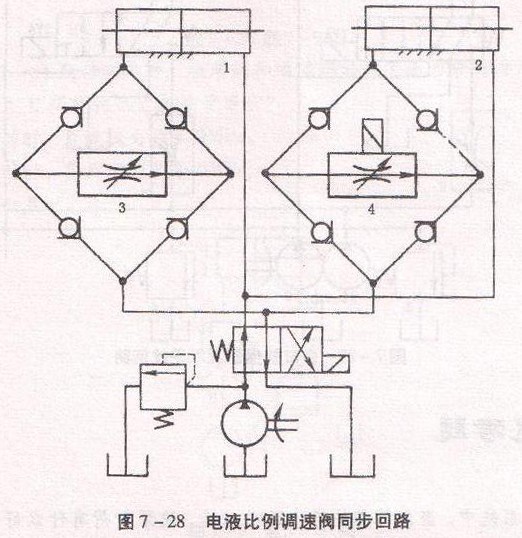

图7-28所示为电液比例调速阀同步回路。该回路采用了一个普通调速阀和一个电液比例调速阀4，它们设置在由单向阀组成的桥式回路中，并分别控制液压缸1和2的速度。
当两个活塞出现位置误差时，检测装置(图中未画出)就会发出信号，自动控制电液比例调速4通流面积的大小，进而使缸2的活塞随着缸1活塞的运动而实现同步运动。装置回路的司步精度高，位置误差可控制在0.5即n以内，已能满足大多数工作部件同步精度的要求。电比例阀在性能上虽比不上伺服阀，但其费用低、对环境适应性强，因此，用它来实现同步控被认为是一个新的发展方向。

(2)四柱油压机电液比例调速阀同步回路
图7 -28所示为电液比例阀同步回路。该回路中采用了一个普通调速阀3和一个电A比例调速阀4，它们设置在由单向阀组成的桥式回路中，并分别控制液压缸1和2的速度。当两个活塞出现位置误差时，检测装置(图中未画出)就会发出信号，自动控制电液比例调速4通流面积的大小，进而使缸2的活塞随着缸1活塞的运动而实现同步运动。装置回路的同步精度高，位置误差可控制在0.5即n以内，已能满足大多数工作部件同步精度的要求。电比例阀在性能上虽比不上伺服阀，但其费用低、对环境适应性强，因此，用它来实现同步控被认为是一个新的发展方向。
