四柱油压机流量监制阀

作者：金拓科技发布时间：2013/6/27 11:21:42

流量控制阀通过改变阀口通流面积来调节输出流量，从而控制执行元件的运动速度。常用的流量阀有节流阀和调速阀两种。
四柱油压机流量控制阀的特性
1.节流口的流量特性公式流量阀的输出流量与节流口的结构形式有关，实用的节流口都介于理想薄壁孔和细长孔，以使执元件的速度保持稳定不变，但实际上是做不到的。其主要原因是:液压系统负载→般情况一不为定值，负载变化后，执行元件的工作压力也随之变化；与执行元件相连的节流阀，其前舌压力差发生变化后，流量也就变化。另外，油温变化时引起油的粘度发生变化，小孔流豆通用公式中的系数C值就发出变化，从而使流量发生变化。
另外，四柱油压机油液中的杂质及因氧化而产生的胶质和沥青等胶状物质也会堵塞节流口或积聚在可流口上，积聚物有时又会被高速液流冲掉，使节流口面积时常变化而影响流量稳定性。通口面积越大，水力直径越大，节流通道越短，节流口就越不容易堵塞，流量稳定性也就越好。
流量控制阀有个保证正常工作的最小流量限制值，称为最小稳定流量。
2.节流口的形式

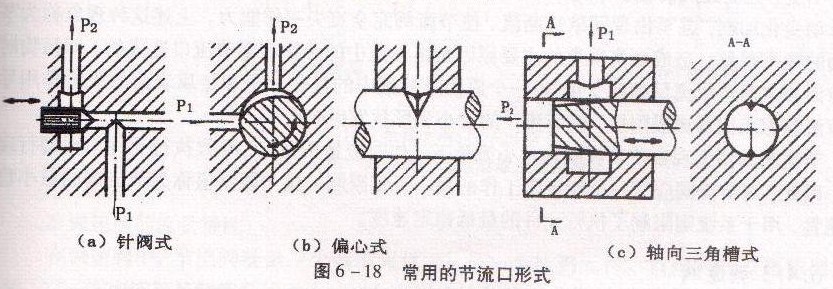

图6 -18是常用的三种节流口形式。图6 -18(a)为针阀式节流口，针阀做轴向移动，政主通流面积，以调节流量，其结构简单，但流量稳定性差，一般用于要求不高的场合。图6-8(b)为偏心式节流口，阀芯上开有截面为三角形或矩形的偏心槽，转动阀芯就可改变通流亘积以调节流量，其阀芯受径向不平衡力，适用于压力较低的场合。图6-18(c)为轴向三角噎式节流口，阀芯端部开有一个或两个斜三角槽，在轴向移动时，阀芯就可改变通流面积的小，其结构简单，可获得较小的稳定流量，应用较广泛。
