四柱油压机油管接头

作者：金拓科技发布时间：2013/6/15 12:08:45

四柱油压机油管接头是油管与油管，油管与液压元件之间的可拆卸连接。它应满足连接牢固，密封可靠，液阻小，结构紧凑，拆装方便等要求。
四柱油压机油管接头的形式很多，按接头的通路方向，有直通、直角、三通、四通、钱接等形式;按其与四柱油压机油管连接方式分，有管端扩口式、卡套式、焊接式、扣压式等。管接头与机体的连接常用圆锥螺纹和普通细牙螺纹。用圆锥螺纹连接时，应外加防漏填料;用普通细牙螺纹连接时，应采用组合密封垫(熟铝合金与耐油橡胶组合)，且应在被连接件上加工出一个小平面。
1.焊接式管接头

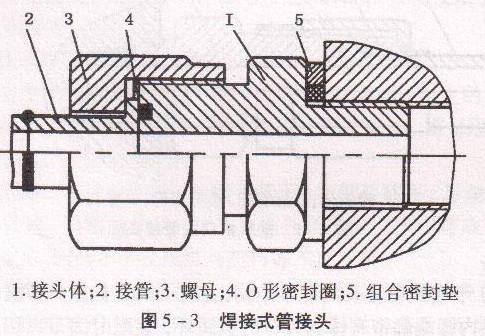

如图5 -3所示，焊接管接头是将管子的一端与管接头上的接管2焊接起来后，再通过管接头上的螺母3、接头体l等与其它管子式元件连接起来的一类管接头。接头体1与接管2之间的密封可采用图5 -3所示的O形密封圈来密封。除此之外，还可采用球面压紧的方法或加金属密封垫圈的方法加以密封。
焊接式钢管接头结构简单，制造方便，耐高压(32MPa)，密封性能好。缺点是对钢管与接管的焊接质量要求较高。

2.扣压式管接头

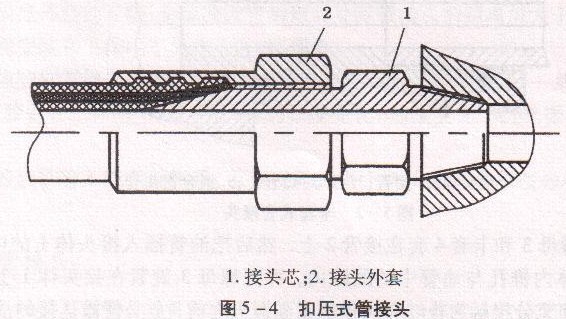

如图5 -4所示是扣压式管接头，它主要由接头外套2和接头芯l组成。接头外套的内壁开有环形切槽，接头芯的外壁呈圆柱形，上有周向切槽。当剥去胶管的外胶层，将其套人接头芯时，拧紧接头外套并在专用设备上扣压，以达到密封连接。这种管接头的最高作压力可达40MPa。

3.快速接头
快速接头是一种不需要任何工具，能实现迅速连接或断开的油管接头，适用于需要经常拆卸的液压管路。
当液压系统中某一局部不经常需要液压油源，或一个液压油源要间断地分别供给几个局部时，为了减少控制阀和复杂的管路安装，有时可采用快速接头与胶管配合使用。快速接头的结构如图5 -5所示。图中各零件的位置为油路接通时的位置，外套5把钢球4压人槽底使外接头体2和内接头体6连接起来，单向阀阀芯1和7互相挤紧顶开使油路接通。
当需要断开油路时，可用力把外套5向左推，同时拉出外接头体2，油路即可断开。与此同时，单向阀阀芯1和7分别在各自的弹簧的作用下外伸，顶在内接头体6和外接头体2的阀座上，使两侧管子内的油封闭在管中不至流出，弹簧写则使用外套5回到原位。
