液压机顶出装置

作者：金拓科技发布时间：2013/1/5 11:46:21

液压机上一般都装有顶出装置。顶出装置的作用除顶出工件外，在有些工艺用途的液压机上还可完成浮动压边、浮动压制的功能或动作。按液压机工艺用途及工作台面大小的不同，顶出装置有且在缸式和多缸式：按顶出缸的结掏不同又有活塞缸式和柱塞缸式。

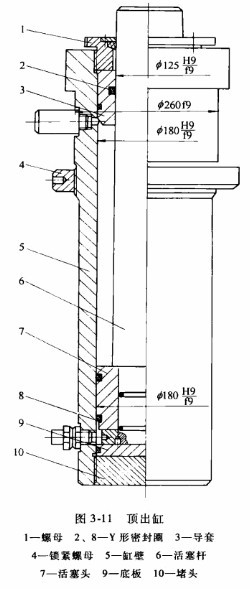

在一般用途液压机和冲压液压机中，顶出装置的作用基本上与通用曲柄压力机的气垫相似，但与气垫相比，液压机的顶出装置由于采用液压传动，具有顶出力大、控制灵活、结构紧凑等优点。图3-11所示为Y32-315液压机的顶出缸。由回可见，顶出缸实际上就是一个倒置的活塞式液压缸。顶出缸顶出时，往活塞腔内通入高压液体，同时使活塞杆腔与油箱相通，即可使活塞上升顶出工件；回程时，高压液体进入活塞杆腔，而活塞腔通油箱，使活塞回程。进行浮动压边时，在活动横梁下行前先使顶出缸活塞上升至上死点，然后切断其压力源，待活动横梁下行至上模接触到毛坯表团时，通过顶杆使顶出缸活寨与活动横梁同步下行，此时活塞腔的液体经溢流阀排回油箱，活塞杆腔则从油箱吸泊以补充其容积变化。压边力的大小可通过调节溢流间很方便地进行调整。

对大型液压机，尤其是大台面的冲压液压机，由于在较大面积上都需要顶出力，因此多采用在顶出活塞(或柱塞)上加装顶出横梁的顶出装置，其顶出缸的数量则视顶出力大小和顶出装置作用面积的大小设置为单个或多个。
顶出装置与移动工作台之间有联锁装置，保证二者的运动不互相干扰。当工作台停止并对中后，顶出装置才能动作；而只有当顶出装置已完全退回到最下端位置时，工作台才能运动。
