液压机顺序阀和顺序动作回路
作者：金拓科技 发布时间：2013/3/16 11:17:27
液压机顺序阀是用来控制系统中各执行元件先后动作顺序的。
1.顺序阀的结构和工作原理
液压机顺序阀按结构不同，顺序阀也分为直动式和先导式两种。一般先导式阀用于压力较高的场合。

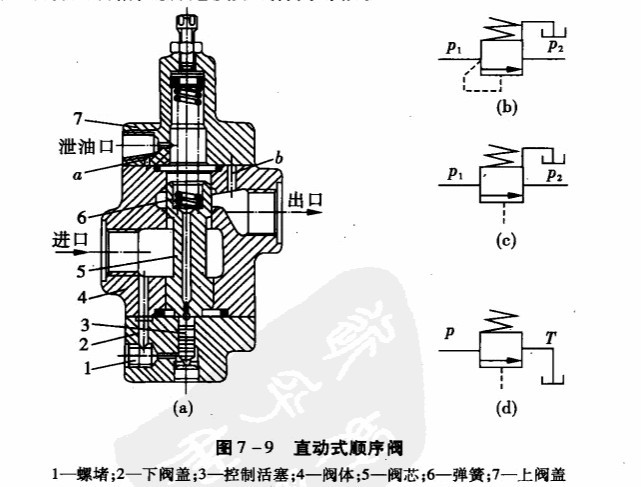

(1)直动式顺序阀。如图7 -9(a)所示为直动式顺序阀的结构图。它由螺堵1、下阀盖2、控制活塞3、阔体4、阀芯5、弹簧6等零件组成。当其进油口的油压低于弹簧6的调定压力时，控制活塞3下端油液向上的推力小，阀芯5处于最下端位置，阔口关闭，油液不能通过顺序阀流出。当进油口油压达到弹簧调定压力时，阀芯5抬起，阀口开启，压力油即可从顺序阔的出口流出，进入油路工作。这种顺序阀利用其进油口压力控制，称为普通顺序阀(也称为内控式顺序阀)，其图形符号如图7 -9( b)所示。由于阀出油口接压力油路，因此其上端弹簧处的泄油口必须另接一油管通油箱，这种连接方式称为外泄。
若将下阀盖2相对于阀体转过90°或180°，将螺堵1拆下，在该处接控制油管并通入控制油，则阀的启闭便由外供控制油控制。这时即成为液控顺序阔，其图形符号如图7 -9(c)所示。若再将上阀盖7转过1800，使泄油口处的小孔α与阀体上的小孔b连通，将泄油口用螺堵封住，并使顺序阔的出油口与油箱连通，则顺序间就成为卸荷阀己其泄漏油可由阔的出油口流回油箱，这种连接方式称为内泄。卸荷阔的图形符号如图7 - 9 (d)所示。
直动式顺序阀设置控制活塞的目的是缩小阀芯受油压作用的面积，以便采用较软的弹簧来提高阀的压力一流量特性。直动式顺序阔的最高工作压力可达14 MPa，其最高控制压力可达7 MPa。顺序阀常与单向阀组合成单向顺序阀使用。
(2)先导式顺序阀。结构原理与先导式溢流阀类似，工作原理也基本相同，故不再重述。

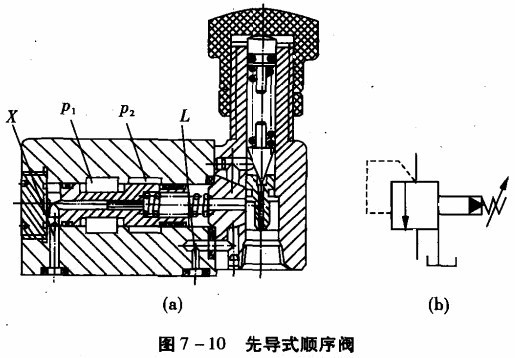

先导式顺序阀与直动式顺序阀一样也有内控外泄、外控外泄和外控内泄的控制方式，图7-lO(a)所示为先导式顺序阔的结构原理图，图7 -10Cb)为内控外泄式先导顺序阀的图形 符号。
