伺服压力机二位五通阀的工作原理

作者：金拓科技发布时间：2015/6/25 8:40:39

伺服压力机二位五通阀的工作原理是什么?职能符号是什么?二位五通阀的阀芯有两个工作位置，阀控制的主油路共五条。二位五通阀五条油路和阀体中五个沉割槽形成的五个油腔相通，来自油泵的进油腔以P表示，阀通向执行机构两个出油腔分别以A、B表示，两端两个腔都是回油腔，分别以01、O2表示。和二位四通阀相比，区别只是两个回油腔内部不连通，各自单独回油，因而多一条油路，称为五通阀。其工作原理如图4-67所示。
当伺服压力机阀芯受弹簧力压向一端而处于常态位置时，油液由P腔流入阀中，经B腔流出，进入执行机构作功，执行机构的回油流入A腔，再经o.腔流回油箱。当控制力通过推杆作用在阀芯上使其向一端移动压缩弹簧直至靠紧限位饭时，油液由流入A腔后，流入执行机构，推动其反向运动，执行机构的回油流入B眩，流回油箱。
如果采用总回油节流调速，二位五通阀有两条回油路可获得两种不同的回油速度，使执行机构正反向运动速度不等。而二位四通阀只有一条回油路，只能得到一种回油速度。
二位五通阀同样有泄油路L直通油箱，不计算在阀的通数内。
二位五通阀的职能符号同样是两个相连的方格代表阀芯的两个工作位置，每个方格内画明五条油路通断关系，在常态位置方格外画出五条油路，表示与系统的连接油路，如图4-68所示。

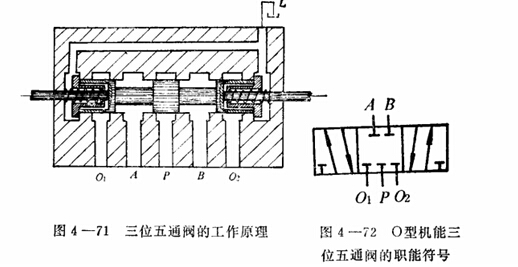

伺服压力机三位五通阀的工作原理是什么?职能符号是什么?三位五通阀的阀芯有三个工作位置，阀控制五条主油路。它和三位四通阀不同之处是两个回油腔内部不连通，各自单独回油，可获得两种不同的回油速度。工作原理示于图4-71。当阀芯受到左右两端控制力作用处于非常态位置时其油路通路关系和二位五通阀相同。阀芯处于对中的常态位置时不同机能的阀通路关系不同，图示为五条油路全封闭的具有0型机能的三位五通阀，其职能符号示于图4-72。
