伺服压力机钢带张力控制系统
作者：金拓科技 发布时间：2015/4/24 10:52:22

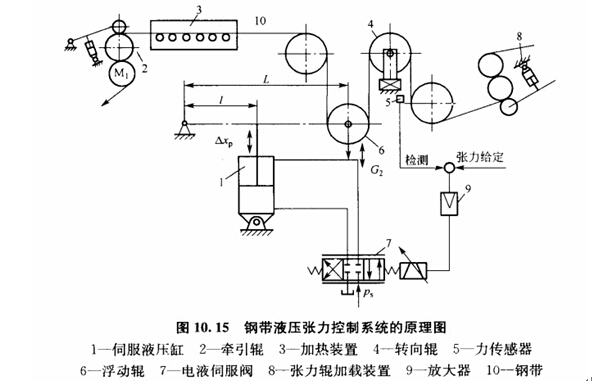

在带钢生产过程中，为了保证钢带的质量，常要求控制带材的张力，为此，常用伺服系统来实现恒张力控制。图10.15所示为钢带张力控制系统的原理图，2为牵引辘，8为张力辊加载装置，它们便钢带具有一定的张力。但由于种种原因，张力可能有波动，为此需在转向辑4的轴承上设置力传感器5，以检测带材的张力，并用伺服液压缸1带动浮动辘6来调节张力。如果实际张力与给定值相等，则偏差信号为零，
伺服压力机
电液伺服阀没有输出伺服。液压缸保持不动，浮动棍不动。当实测张力与要求张力有偏差时，偏差电压经放大器9放大后，使得伺服压力机电液伺服阀7有输出，伺服液压缸活塞带动浮动辑6上下移动，调节钢带的张紧程度以减少其偏差，因此该系统是一个恒值力控制系统。它保证了钢带的张力符合要求，提高了钢材的质量。张力控制系统的方块图如图10.16所示。
