伺服压力机换向阀结构原理
作者：金拓科技 发布时间：2015/3/26 9:53:45

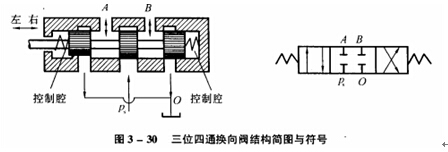

伺服压力机滑阀式换向阀的结构简图如图3-30所示。
图示为中位，四油口互不相通，如符号中的中间方块所示；阀芯向左移动.P.→B.A→o.
如符号中右方块所示:阀芯向右移动.P.→A.H→o.如符号中方块所示。佣去控制力，对中弹簧使阀芯自动复归中位状态。
转阀式换向阀的结构示意图如l因3-31所示.其符号和工作过程与滑阀式换向阀相同。阀范；在阀套中转动，正、反转一定角度即可换向。换向阀的控制方式有
①手动式。有操纵杆。
②电磁换向阀。由电磁铁的电磁力椎动阀芯换向。电磁铁有直流、交流两种。直流电磁铁可靠性虫子；交流电磁铁推力大。两种电磁铁都在发展。
③液压换向阀。用油压力作用于阀芯的两端腔，使阀芯左右移动，转换油路的连通序。液动换向阀德安控制油路。两边油压相同，复位弹簧使阀芯处回于中位。
④电液换向阀。它是两级阀。第一级为电磁换向阀，第二级为液动换向阀。由第一级电磁阀输出压力油去控制第二级阀的阀芯运动。
一旦控制力，上述各种控制方式都有自动复位和非自动复位两种。复位弹簧可使阀芯自动恢复初始工位。阀芯双向移动的，对中弹簧可使阀芯自动恢复中位状态。没有复位摊簧，则不能自动复位。
伺服压力机换向阀应用举例如图3-32.二位四通手动也是向阀(带自动复位的)控制液压缸左、右运动的换向。
