液压机径向柱塞泵
作者：金拓科技 发布时间：2013/2/2 12:10:06
液压机柱塞泵按柱塞的排列和运动方向不同，可分为径向柱塞泵和轴向柱塞泵两大类。
液压机
径向柱塞泵
液压机

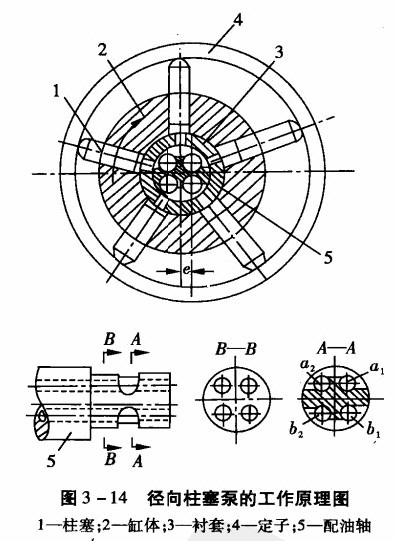

径向柱塞泵的工作原理如图3 -14所示。柱塞1径向排列安装在缸体2中，缸体由原动机带动，连同柱塞1一起旋转，所以缸体2一般称为转子。柱塞1靠离心力(或在低压油)作用抵紧定子4内壁，当转子按图示方向回转时，由于定子和转子之间有偏心距e，柱塞绕经上半周时向外伸出，柱塞底部的容和、逐渐增大，形成部分真空，油液经衬套3(衬套3是压紧在转子内，井和转子一起回转)上的油孔从配油轴5的吸油口吸油;当柱塞转到下半周时，定于内壁将柱塞向里推，柱塞底部的容积逐渐减小，向配油轴的压油日压油。当转子回转一周时，每个柱塞底部的密封容积完成一次吸压油，转子连续运转，即不断完成吸压油工作。
由于径向柱塞泵径向尺寸大，结构较复杂，自吸能力差，且配油轴受到径向不平衡液压力的作用，易于磨损，从而限制了转速和压力的提高。
由于径向柱塞泵中的柱塞在缸体中移动速度是变化的，因此泵的输出流量有脉动，当柱塞较多且为奇数时，流量脉动也较小。
