液压机立柱的导向
作者：金拓科技 发布时间：2013/1/27 9:38:42
活动横梁和立柱配合处装有导套，是
液压机
运动部分的导向装置。导套的结构和间隙是否合理将直接影响立柱和整个机架的受力情况。

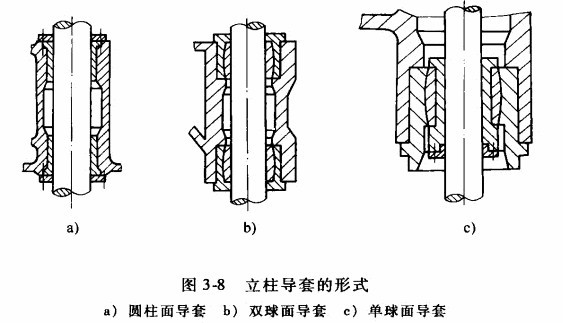

导套的结构主要有圆柱面和球面两种，如图3-81所示。
图3-8a所示为圆柱面导套，在活动横梁与立柱 3的接触处，装有上、下两个导套。它们由两瓣组成，为了拆装方便，两瓣导套的剖分面最好有3°由5°的4斜度，两端装有防尘用的毡圈。这种导套结构简单，加工方便。但在有偏心载荷时，由于活动横梁的倾5斜使导套与立柱间的接触变为线接触甚至点接触，使整个机架受力情况不好，易于磨损，一般用于小型液压机上。
球面导套有双球商及单球面两种。如图3-8b、图3-8c所示，活动横梁倾斜时，球面导套与球面支撑之间能相对滑动，使立往与导套仍然保持面接触，改善了整个机架的受力情况。但结构较复杂，一般适用于中、大型液压机。当活动横梁与柱塞均为球伎连接时，采用双球面导套；而当中间柱塞与活动横梁为刚性连接时，一般采用单球面导套。
另外，对于导向要求较高的液压机，可采用可调间隙导套，这种导套可以调整立柱与导套间的问隙。但结构复杂，调整不易。
