油压冲床气动换刀系统
作者：金拓科技 发布时间：2014/4/18 8:44:30

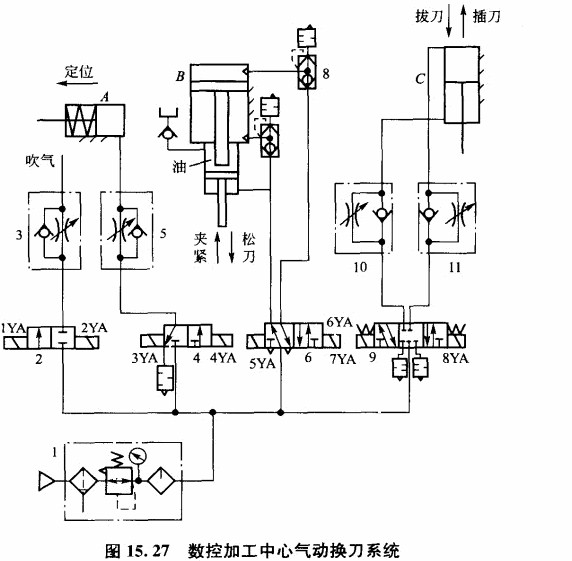

图15. 27所示为某
油压冲床气动换刀系统
原理图，该系统在换刀过程中实现主轴定位、主轴送刀、拔刀、向主轴锥孔吹气和插刀动作。
具体工作原理如下：当
油压冲床
数控系统发出换刀指令时，主轴停止旋转，同时4YA通电，压缩空气经气动三联件1、换向阀4、单向节流阀5进入主轴定位缸A的右腔，缸A的活塞左移，使主铀自动定位。定位后压下无触点开关，使6YA通电，压缩空气经换向阀6、快速排气阀8进入气被增压气B的上腔，增压腔的高压油使活塞伸出，实现主轴松刀，同时8YA通电，压缩空气经
换向阀
9、单向节流阀11进入缸C的上腔，缸C下腔排气，活塞下移实现拔刀。自回转刀库交换刀具，同时lYA通电，压缩空气经换向阀2、单向节流阀3向主轴锥孔吹气。稍后lYA断电、2YA通电，停止吹气， 8YA断电、7YA通电，压缩空气经换向阀9、单向节流阀10进入缸C的下腔，活塞上移，实现插刀动作。6YA断电、5YA通电，压缩空气经阀6进入气液增压气B的下腔，使活塞退回，主轴的机械机构使刀具夹紧。4YA断电、3YA通电，缸A的活塞在弹簧力作用下复位，恢复到开始状态，换刀结束。
