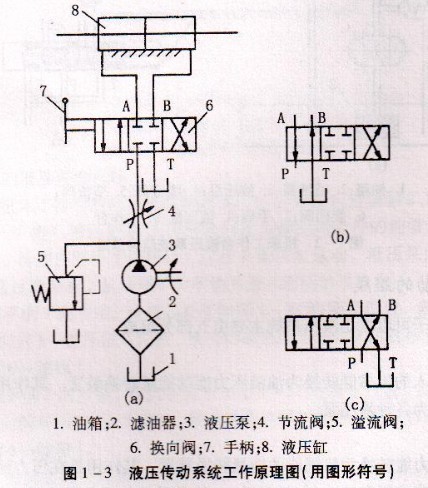

如图1-1、图12所示的液压机液压传动系统图足一种半结构式的工作原理图，直观性强，容易理解，但于绘制。为了方便阅读、分析、设计和绘制液压系统，工程实际中，国内外都采用液压元什的图形符号来表示。按照规定，这些图形符号只表示元件的功能，不表示元件的结构和参数，并以元件的静止状态或零化状态来表示若液压元件无法用图形符号表述时，仍允许采用半结构原理表示。我国制定了液压与气动元（辅）件图形符号(GB/T786. 11993)．其中最常用的部分可参见附录。图1 3即为用图形符号表达的图1-2的液压机往复运动工作台的液压传动系统工作原理图。
